GRT8-D断电延时型时间继电器
当前位置: 格亚液位继电器  >  产品中心  >  时间继电器  >  GRT8-D断电延时型时间继电器
格亚继电器大图展示
  • 格亚继电器多角度图片展示
  • 格亚继电器多角度图片展示
  • 格亚继电器多角度图片展示
  • 格亚继电器多角度图片展示

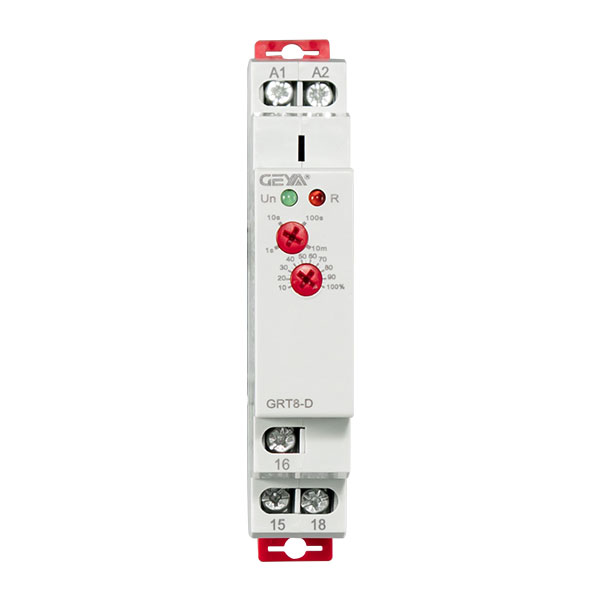

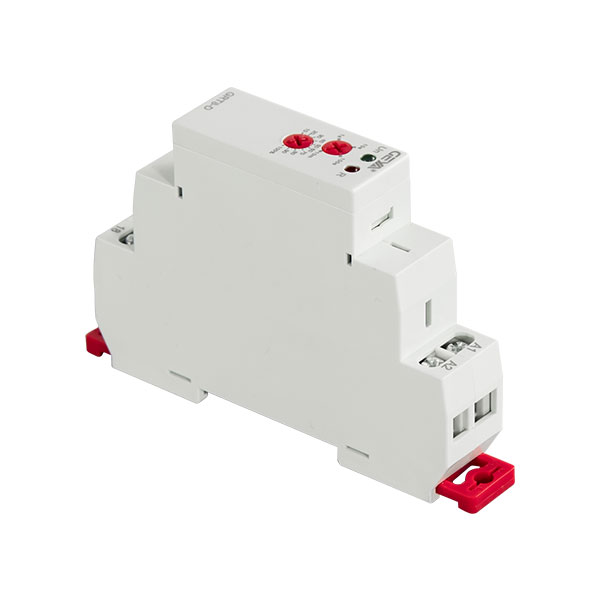

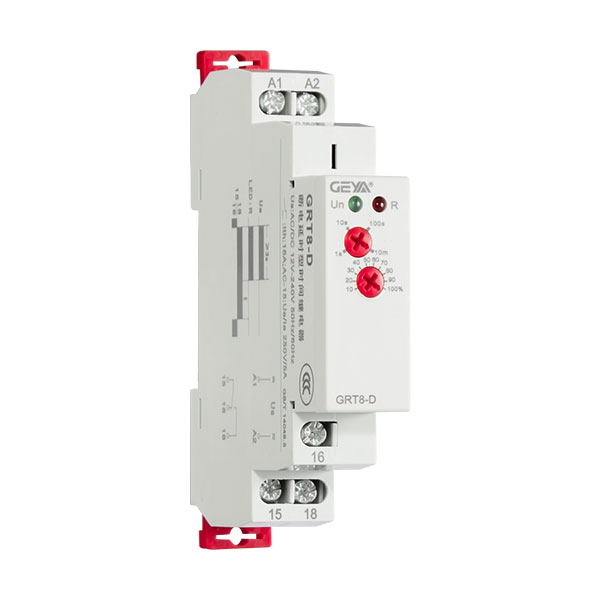

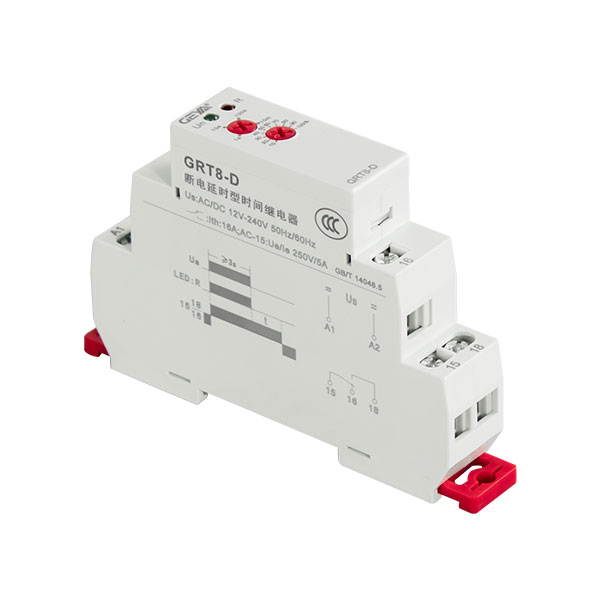

GRT8-D断电延时型时间继电器

  • ■ 应用
    - 用于后备电源延时关闭的场合(紧急照明,电压故障,急救呼吸机,消防门控制)。
    ■ 特点

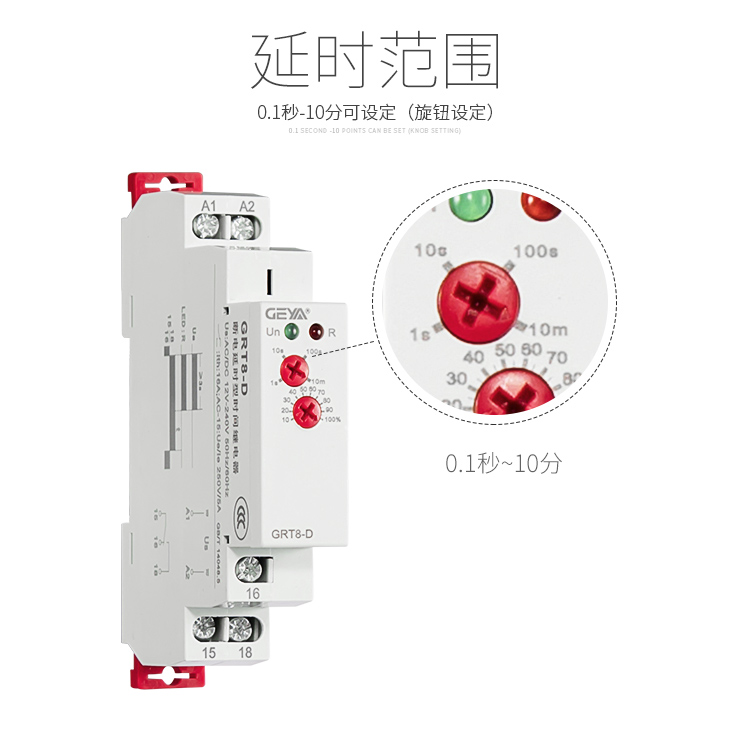

    - 延时范围0.1s-10min可设定(旋钮设定)。
    - 具有AC/DC 12V-240V超宽工作电压规格可选。

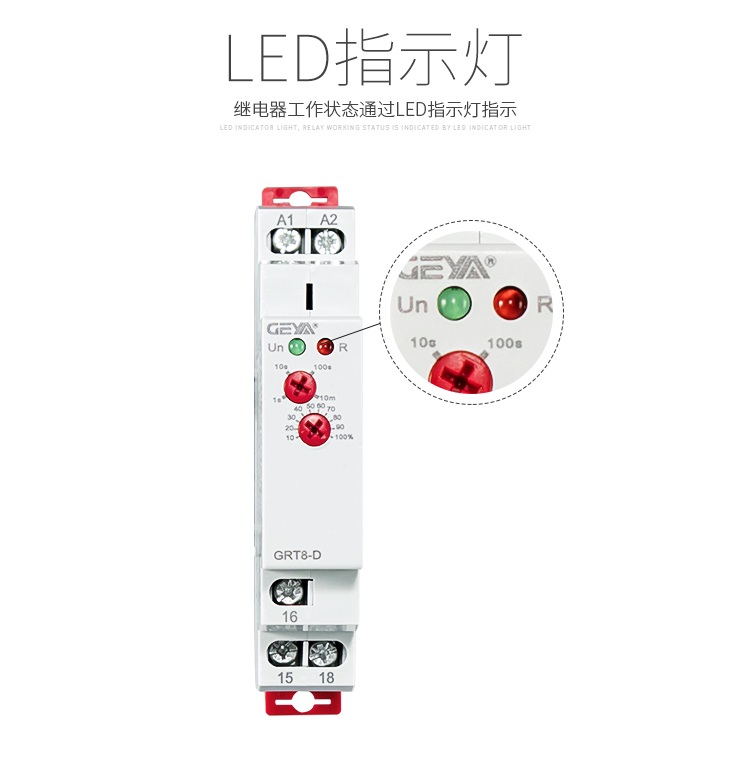

    - 继电器工作状态通过LED指示灯指示。

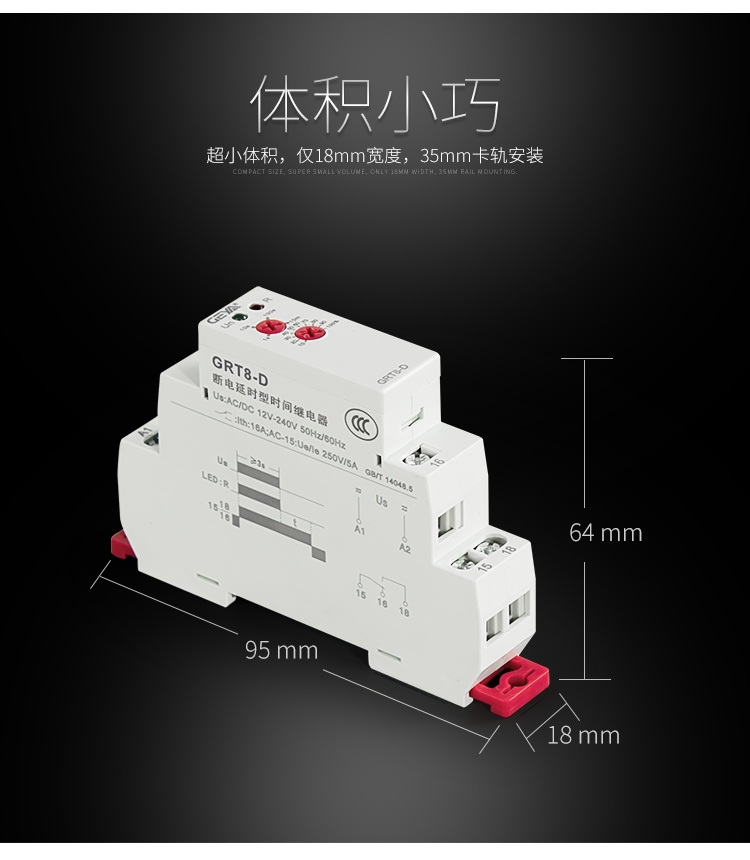

    - 超小体积,仅18mm宽度,35mm卡轨安装。
咨询热线 13957717877 分享
  • 产品详情
  • 接线图
  • 选型案例
  • 相关下载

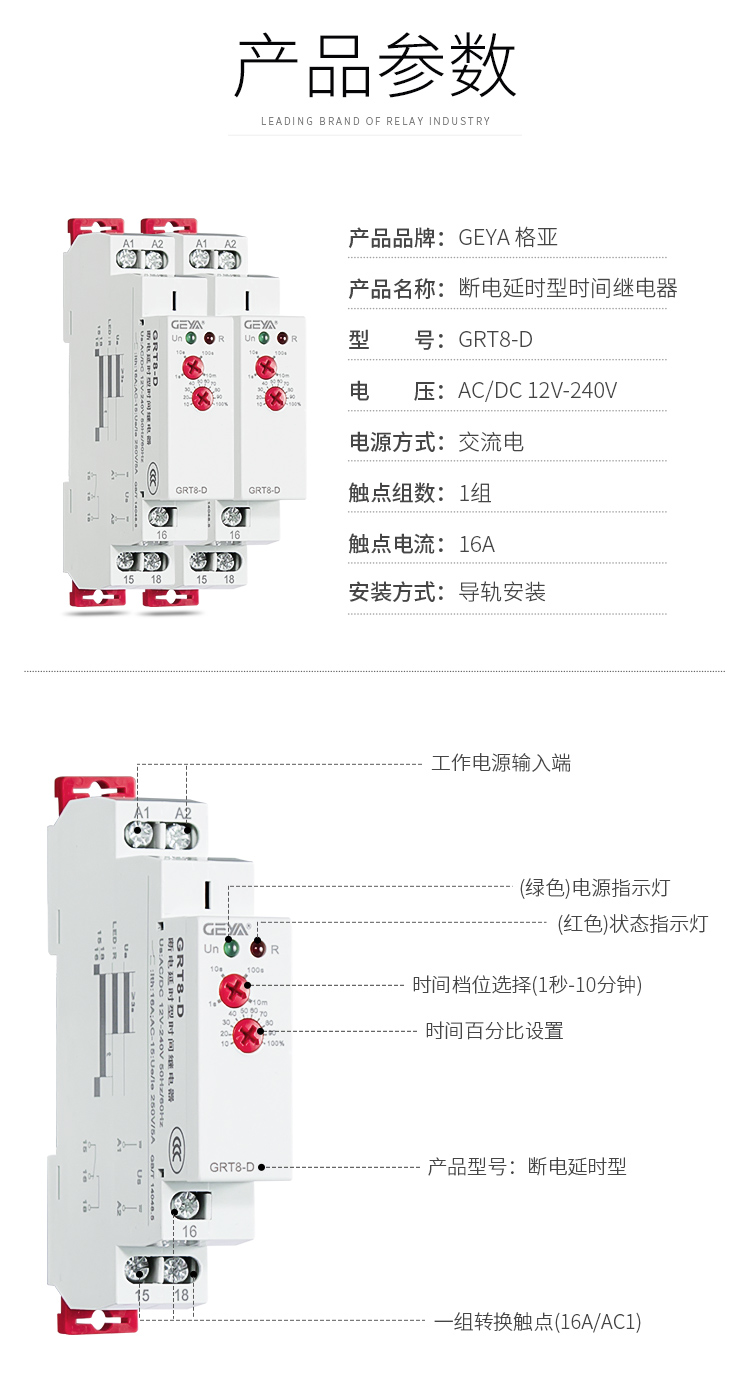

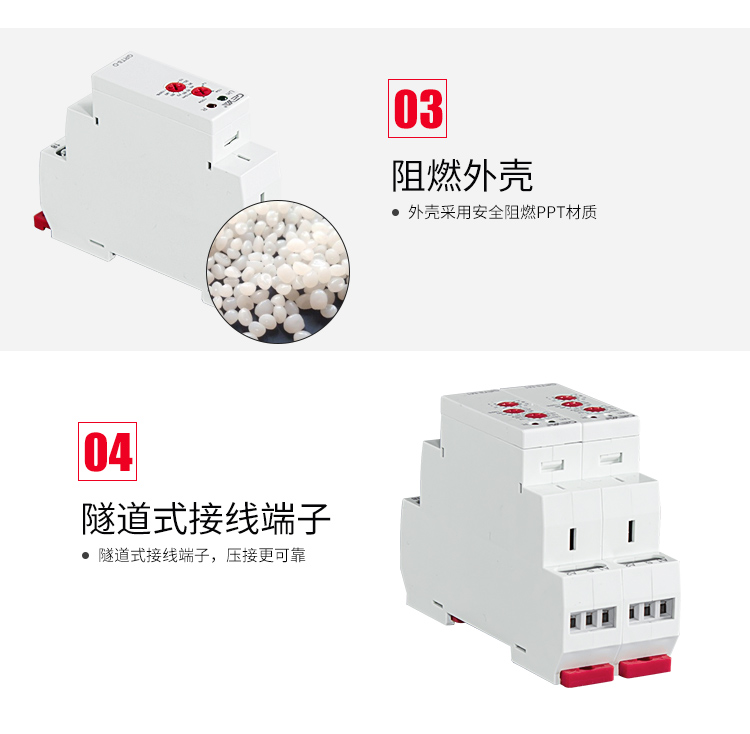

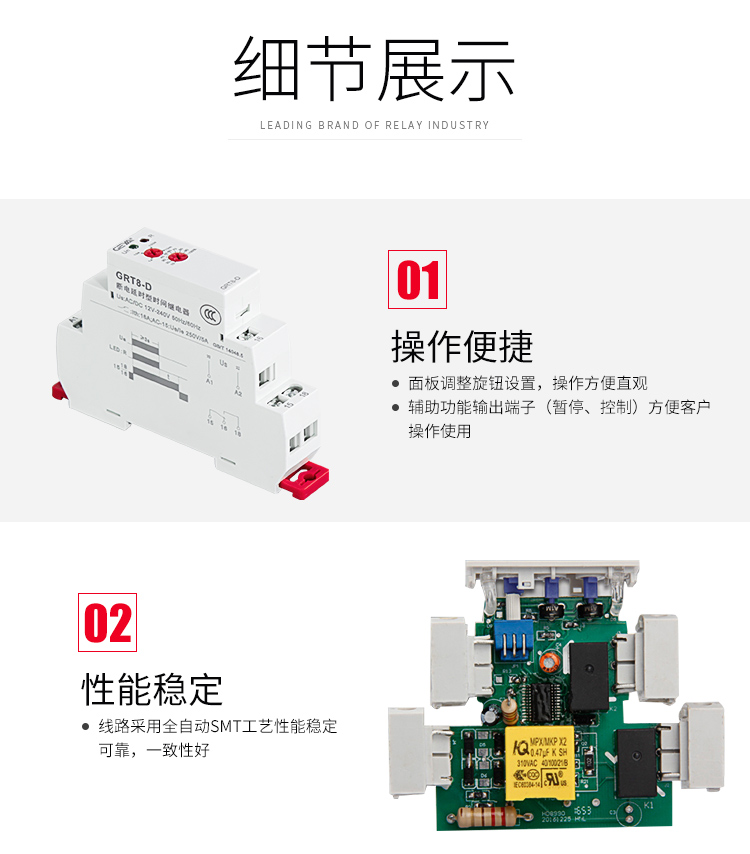

断电延时型时间继电器功能件:工作电源输入端,(绿色)电源指示灯,(红色)状态指示灯,时间档位选择(1秒-10分钟),时间百分比设置,产品型号:断电延时型,一组转换触点(16A/AC1)断电延时型时间继电器应用领域/新旧时间继电器对比断电延时型时间继电器超宽工作电压:12v-240v延时型时间继电器延时范围广:0.1秒-10分格亚时间继电器相比同行产品体积更小巧继电器工作状态通过LED指示灯指示产品参数:产品品牌:GEYA格亚,产品名称:断电延时型时间继电器,型号:GRT8-D,电压:AC/DC 12V-240V,电源方式:交流电,触点组数:1组,触点电流:16A,安装方式:导轨安装格亚断电延时型时间继电器细节展示:1、操作便捷:面板调整旋钮设置,操作方便直观;2、辅助功能输出端子(暂停、控制)方便客户操作使用;2、性能稳定:线路采用全自动SMT工艺性能稳定可靠,一致性好断电延时型时间继电器细节展示图二:3、阻燃外壳:外壳采用安全阻燃PPT材质;4、隧道式接线端子:隧道式接线端子,压接更可靠;格亚厂家实力展示:1、外国友人来我厂参观、洽谈;2、公司无尘车间;3、继电器生产线;4、继电器的调试;5、继电器配件加工;6、格亚仓库

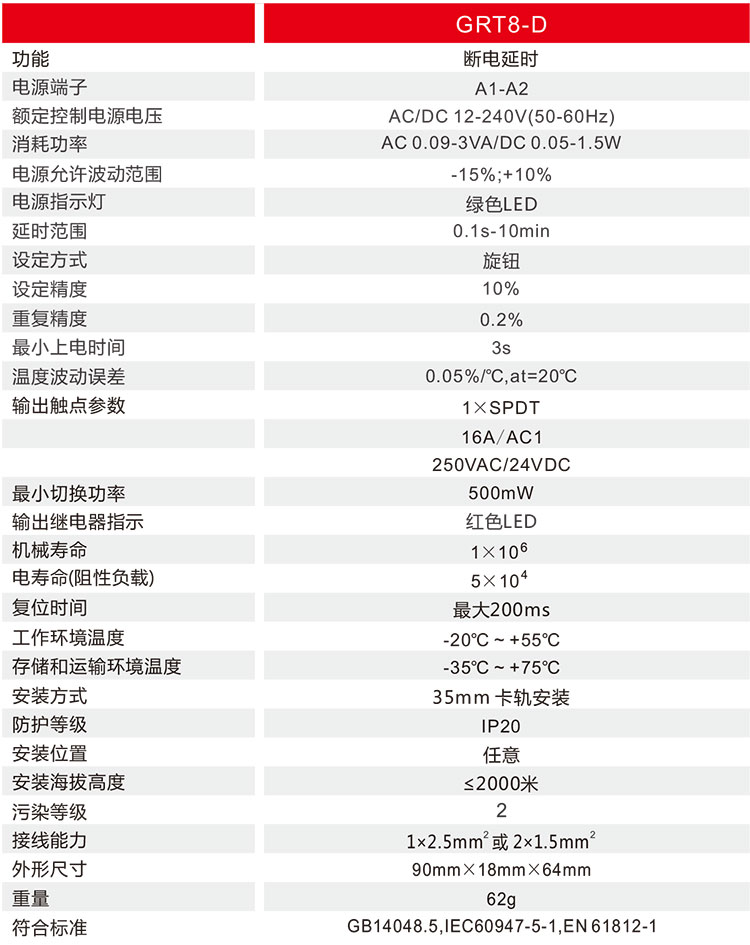

技术参数延时继电器技术参数

接线图延时继电器接线图

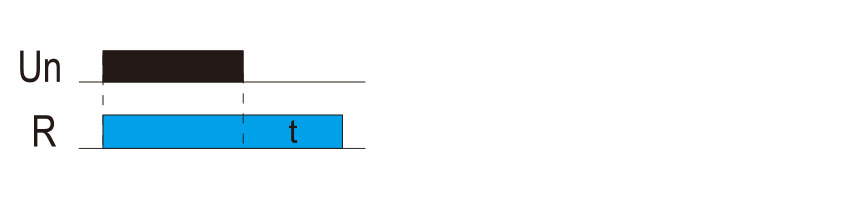

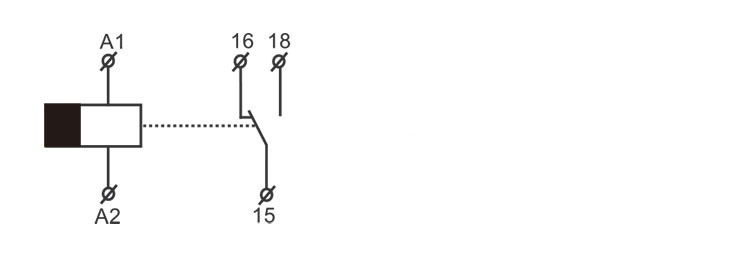

功能图

延时继电器功能图

外形安装及尺寸

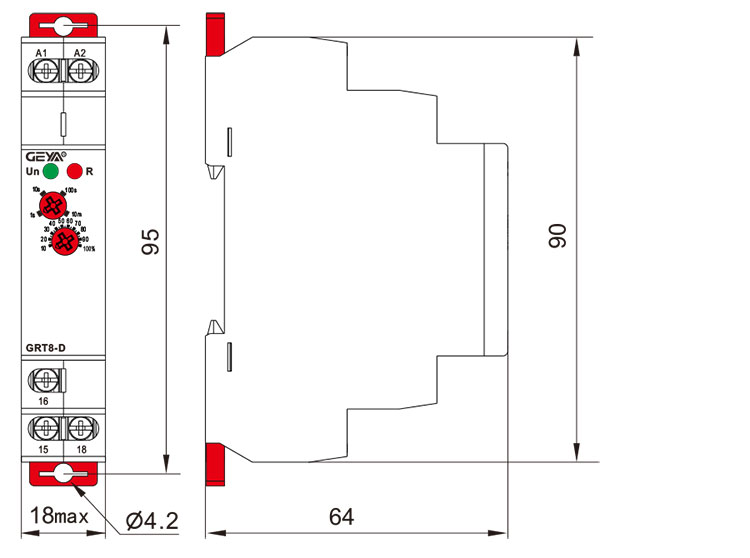

延时继电器外形安装及尺寸

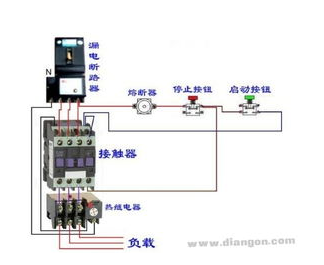

以下罗列了不同使用环境下的继电器实物或线路接线图,具体如下:

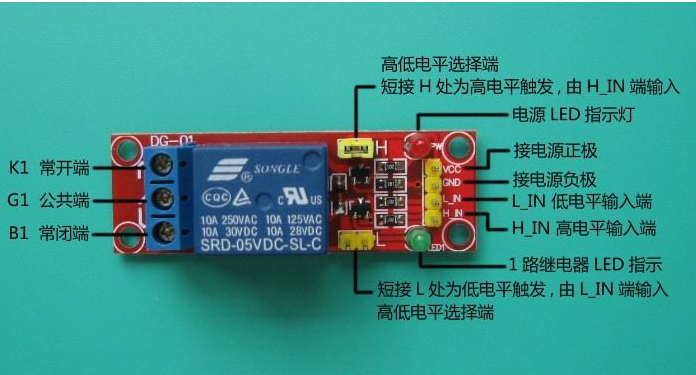

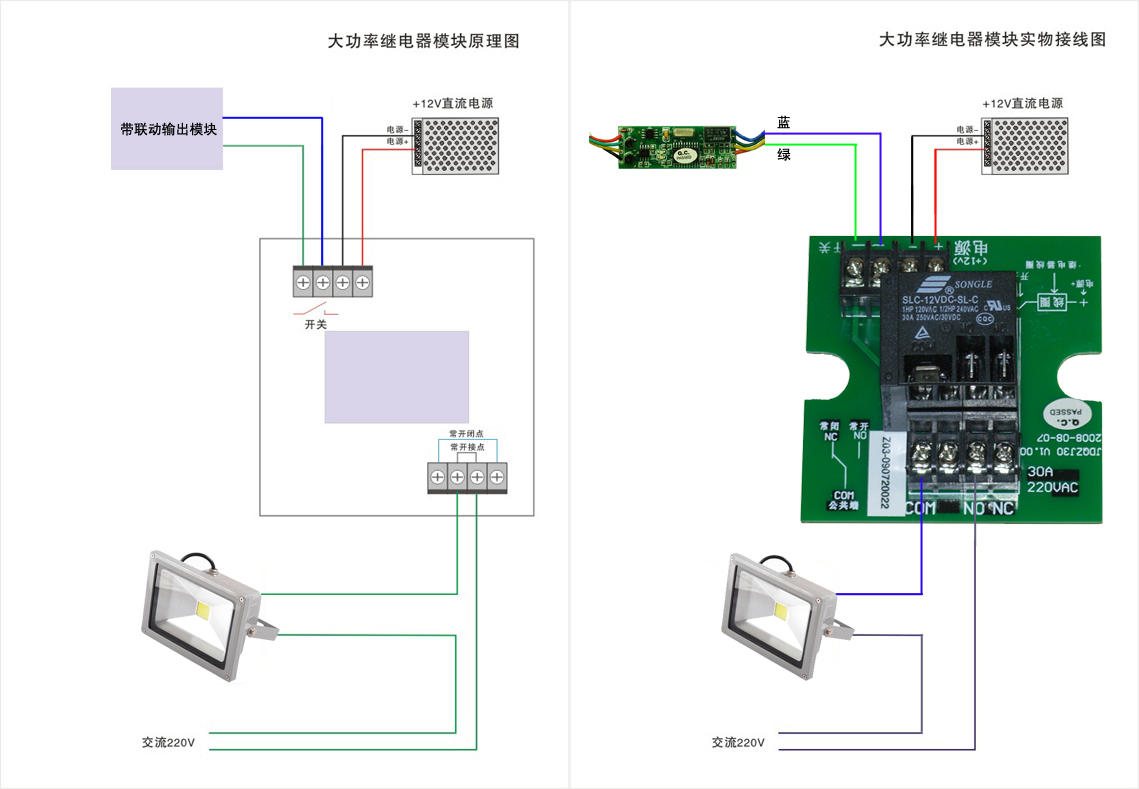

大功率继电器模块原理图和实物接线图




额定电压12V,触点负载3A的继电器接线图




继电器延时断电停止功能实物线路接线图




继电器内部元器件接线示意图

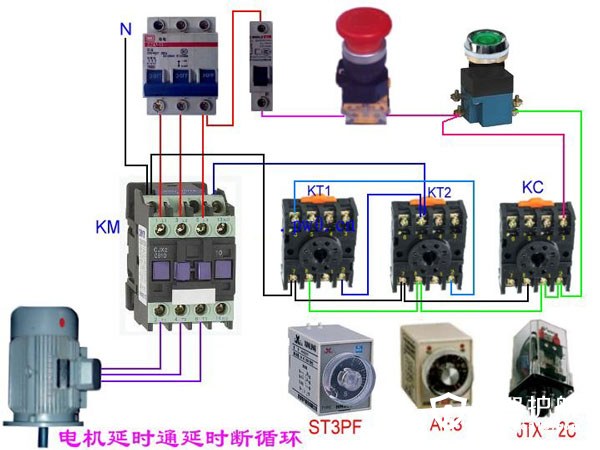

继电器延时通延时断循环




继电器启、停延时不断循环运行实物与线路图

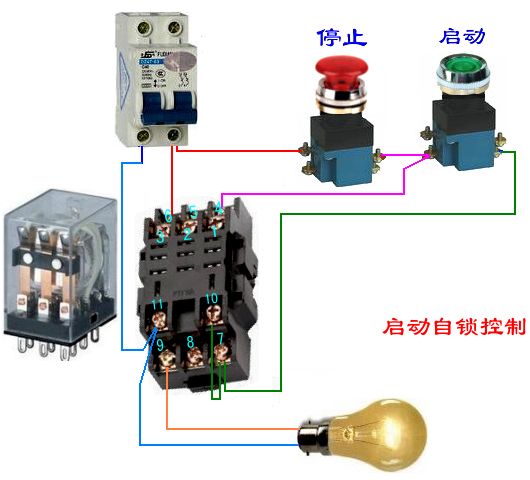

继电器启动自锁控制接线示意图

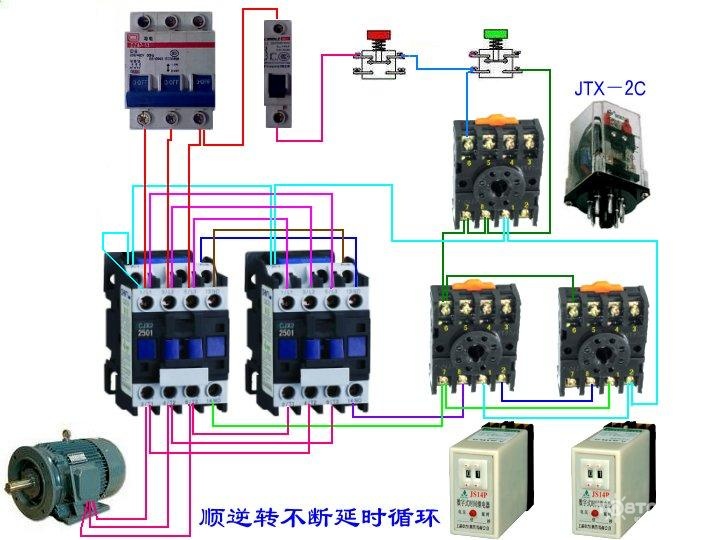

继电器顺逆转不断延时循环系统中的接线方式

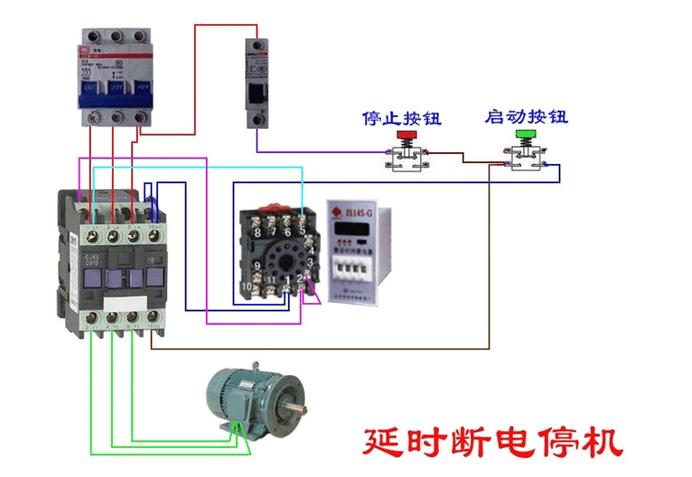

继电器延时断电停机接线图

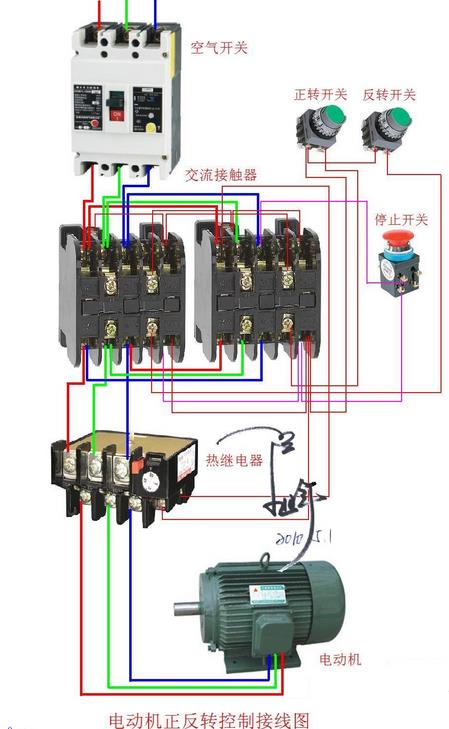

继电器在电动机正反转控制接线图

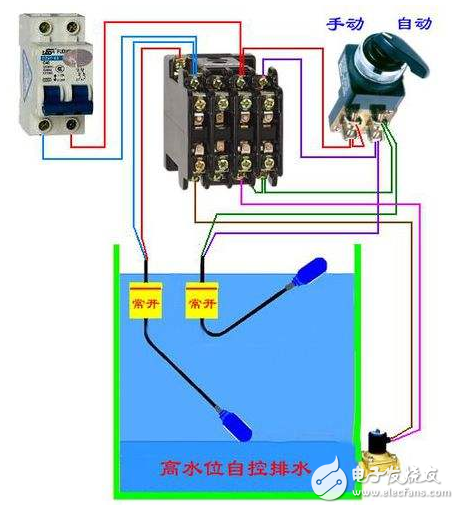

继电器在高水位自控排水系统中的安装

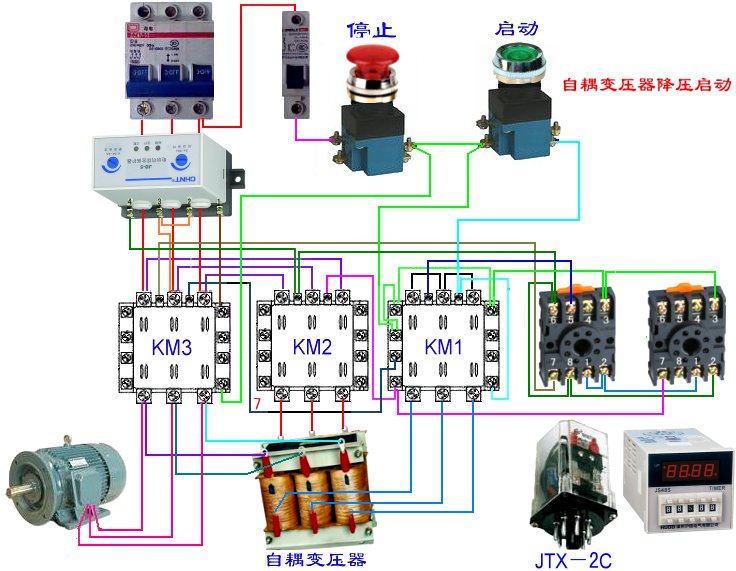

继电器在自耦变压器降压启动系统内的实物接线图




实物继电器内部元件接线图

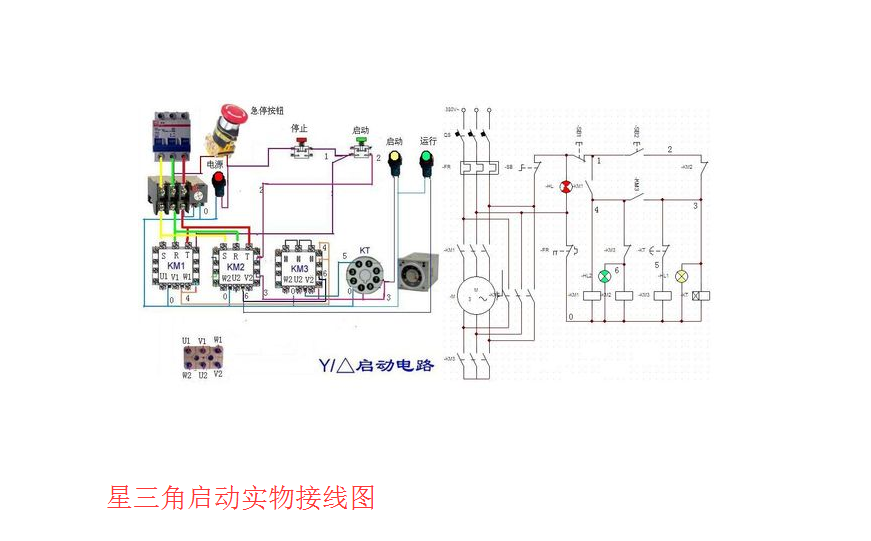

星三角启动实物接线图

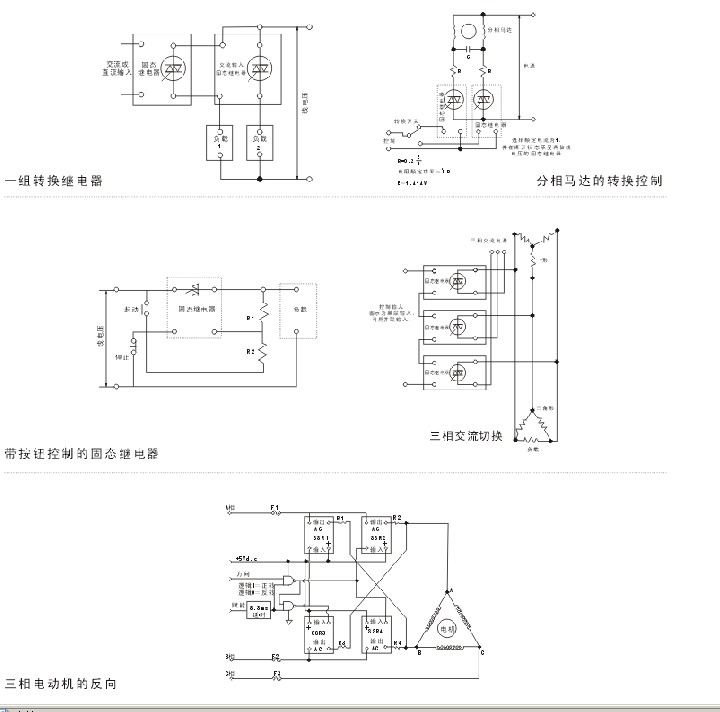

一组转换继电器、带按钮控制的固态继电器、三相电动机的反向等接线图

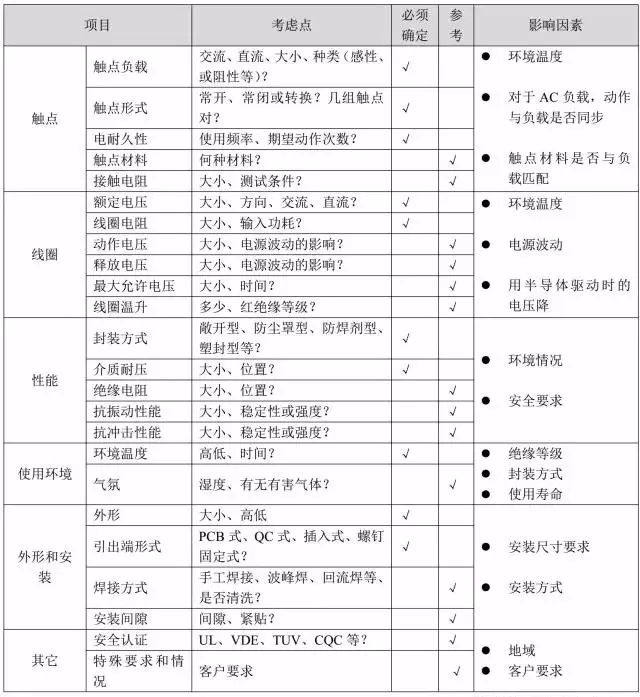

为了正确的选用继电器,需要了解继电器的特性,确认这些特性是否符合使用要求,如能在实际使环境中进行确认则更为可靠。继电器的选用原则参见表 1,在表中“必须确定”栏中有“”号的项目被确定之后,就可选定一款继电器。如果有进一步的要求,需要进一步考虑“参考”栏中有“”号的相应项目。


以下对上表中的一些项目进一步说明

一、触点:

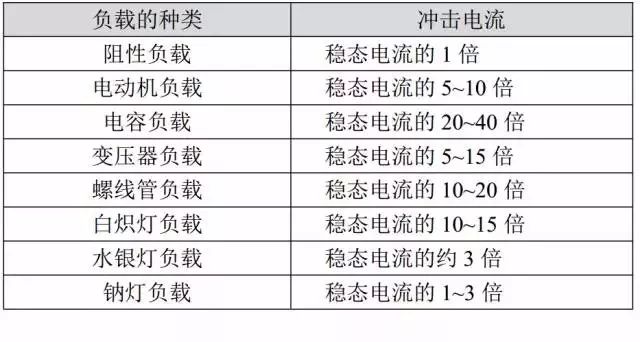

1.1、触点负载确定继电器所能承受的负载是否满足使用要求时,除了需要确定负载的大小,还要确定实际负载的种类,因为不同的负载有不同的稳态值,见表 2。除非另有说明,一般说明书给出的负载是阻性负载。


显示了有代表性的负载与冲击电流和时间的关系。另外,根据继电器有不同动、静触点的极性也会影响电耐久性。

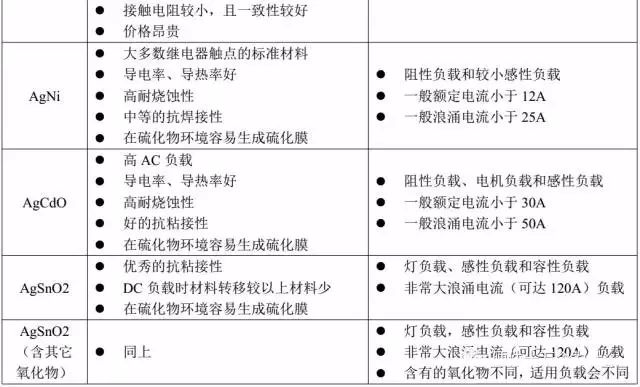

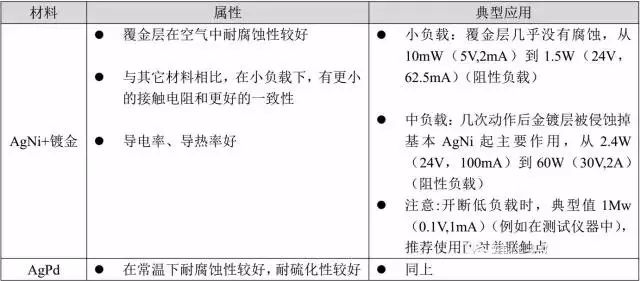

1.2、触点材料对于同一款继电器,不同的触点材料所适用的负载种类或范围略有不同。见表 3。




备注:

(1) 每种继电器必须要考虑说明书中规定的最大电流值。

(2) 一般条件充许时,最好在实际使用中进行试验确认。

(3) 触点的覆金层对于中、小负载性能较好。但对于负载的情况,通常仅用于维护在继电器使用前的触点的初始接触性能。

1.3、电耐久性:

除非另有说明,一般说明书显示的电耐久性是在额定负载、一定温度、负载比和动作频率下测得的标称值,因此对于其它负载种类和切换频率,电耐久性会不同。一般对于 2A 以上的负载,同一款继电器的防焊剂型和防尘罩型的电耐久性比塑封型的要长,因此在环境允许的条件下尽量使用防焊剂型和防尘罩型断电器以提高继电器使用寿命。

二、线圈:

2.1、电压:

为了使继电器工作可靠,要保证工作线路能给继电器线圈供给额定电压。在采用晶体管驱动继电器时,由于晶体管本身固有的压降会导致施加在继电器线圈上的电压值低于驱动电路的各义值,建议在晶体管驱动电路电压为 5V 是选用 4.5V 规格的继电器。有时为了缩短继电器动作时间,可以在短时间内给线圈施加最大允许电压,但要确保继电器不会过热,甚至损坏。对于极化继电器,请确认线圈电压的极性。

2.2、线圈:

电阻为了使继电器工作可靠,要保证工作线路能给继电器供给标称的线圈功耗,因此要选择合适的线圈电阻。

三、性能:

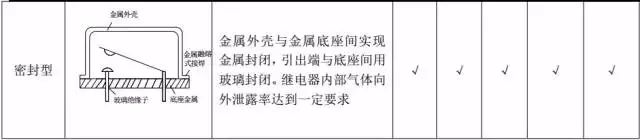

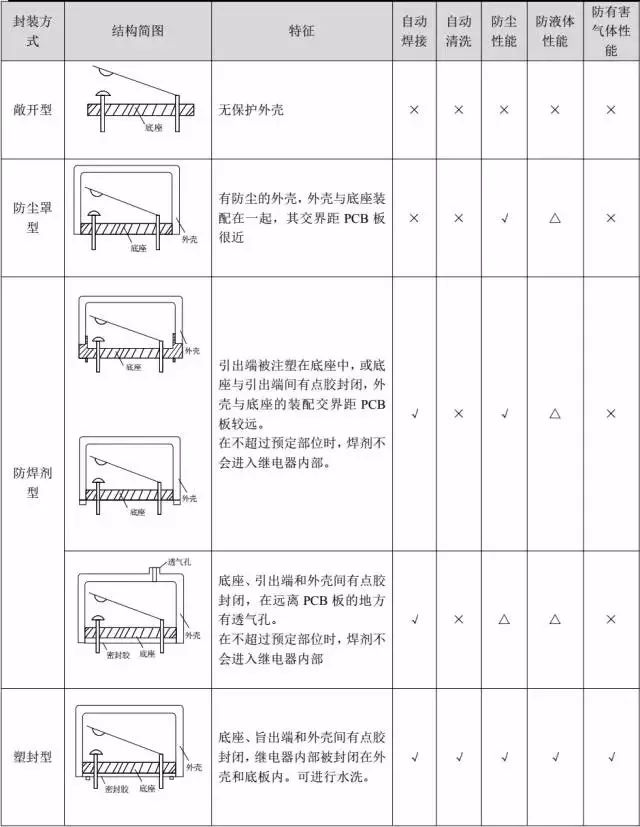

3.1、封装方式为了保证继电器的可靠性,不同的封装方式对继电器的后加工有不同的要求,见表 4



备注:

(1)“√”:好;“×”:不好;“△”:注意;

(2)由于塑料具有一定的透气率,所以在有有害气体或要求防爆的情况下请使用密封型继电器。

3.2、介质耐压和绝缘电阻请确认这两项参数能满足使用要求,而不会导致线路发生击穿、短路等情况。

3.3、抗振动和抗冲击性能请确认这两项参数能满足使用要求,而不会导致继电器在使用过程中发生失效。

四、使用环境:

4.1、环境温度一般在环境温度不超出说明书中所规定的范围时, 继电器均可正常工作。

4.2、气氛在较大湿度、甚至会凝露,以及粉尘多的环境下,推荐使用塑封型继电器,因为较大的湿度易加速继电器结构零件的锈蚀,粉尘则易使继电器触点失效。在含有机硅的环境下,推荐使用密封型产品,因为有机硅会使继电器加速触点失效。在含 H2S、 SO2、 NO2 等有害气体的环境下,不能使用防焊剂型和防尘罩型,可用塑封型,并在实际使用中进行试验确认。在实际使用中,如果环境气氛比较好,那么推荐使用防尘罩型或防焊剂型继电器,因为防尘罩型或防焊剂型继电器可获得较塑封型更长的电耐久性。

五、外形和安装:

5.1、外形和安装间隙一般继电器的外形尺寸都有一定的公差,因此在设计电路和安装间隙时,推荐按说明书中规定的最大尺寸进行设计。

5.2、焊接方式选择继电器的引出端均不含铅,推荐焊接温度和时间为: 240℃~260℃, 2s-5s。若需要进行回流焊,请确认说明书是否说明该款继电器可以进行回流焊。

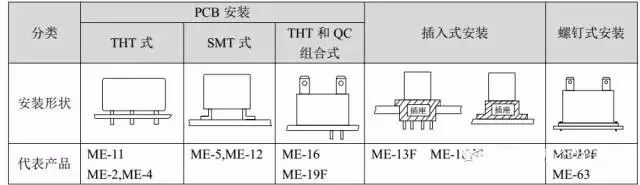

5.3、引出端形式可根据实际情况选择合适的引出端形状(表 6)和安装方法(表 7)



六、其它:

6.1 安全认证一般 UL/CUL 认证适用于北美洲, VDE 和 TüV 认证适用于欧洲,但由于这些认证的国际权威性,其它大部分国家也认可这些认证。
