继电器的测试方法

2021.03.23 浏览量: 字号:

继电器测试

①测触点电阻:用万用表的电阻挡,测量常闭触点与动点电阻,其阻值应为0;而常开触点与动点的阻值就为无穷大。由此可以区别出那个是常闭触点,那个是常开触点。

②测线圈电阻:可用万用表R×10挡测量继电器线圈的阻值,从而判断该线圈是否存在着开路现象。

③测量吸合电压和吸合电流:用可调稳压电源和电流表,给继电器输入一组电压,且在供电回路中串入电流表进行监测。慢慢调高电源电压,听到继电器吸合的声音时,记录吸合电压和吸合电流。为求准确,可以尝试多次求平均值。

④测量释放电压和释放电流:也是像上述那样连接测试,当继电器发生吸合后,再逐渐降低供电电压,当听到继电器再次发生释放声音时,记下此时的电压和电流,亦可尝试多次而取得平均的释放电压和释放电流。一般情况下,继电器的释放电压为吸合电压的10%~50%如果释放电压大小(小于1/10的吸合电压),则不能正常使用,这样会对电路的稳定性造成威胁,使工作不可靠。

继电器

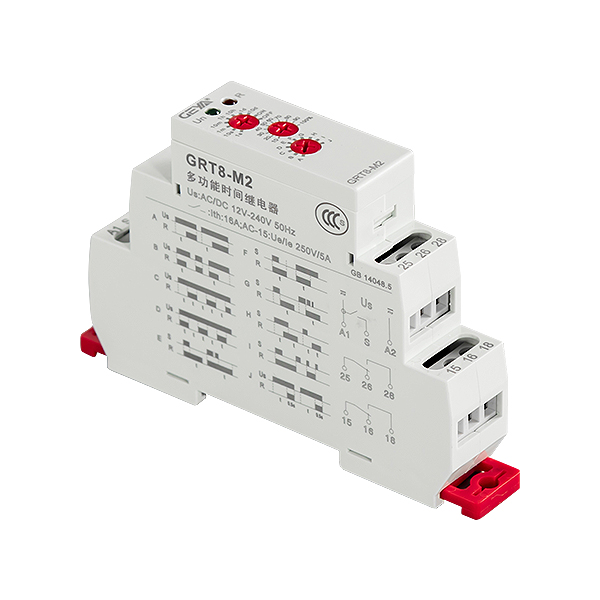

继电器(图1)

继电器是智能预付费电能表中的关键器件,继电器的寿命在某种程度上决定了电表寿命,该器件性能好坏对智能预付费电能表运行至关重要。而国内、外继电器生产厂家众多,生产规模相差较大,技术水平相距悬殊,性能参数千差万别,因此,电能表生产厂家在继电器检测选型时必须有一套完善的检测装置,以保证电表质量。同时,国家电网也加强了智能电能表内继电器性能参数抽样检测,同样需要相应的检测设备,检验不同厂家生产的电表质量。然而,继电器检测设备不仅检测项目比较单一,检测过程不能实现自动化,检测数据需要人工处理和分析,检测结果具有各种随机性、人为性,而且,检测效率低,安全性也得不到保证 。

近两年来,国家电网逐步规范了电表技术要求,制定相关行业标准以及技术规范,这为继电器参数检测提出了一些技术难题,如继电器的负载通断能力、开关特性测试等。因此,迫切需要研究一种设备,实现继电器性能参数的综合检测 。

根据继电器性能参数测试要求,测试项目可以分为两大类,一是不带负载电流的测试项目,如动作值、触点接触电阻、机械寿命;二是带负载电流的测试项目,如触点接触电压、电寿命、过负荷能力。

主要测试项目简单介绍如下:(1)动作值。继电器动作时所需电压值。(2)触点接触电阻。触电闭合时,两触头之间的电阻值。(3)机械寿命。机械部分在不损坏的情况下,继电器反复开关动作次数。(4)触点接触电压。触电闭合时,触电回路中施加一定负载电流,触点间电压值。(5)电寿命。继电器驱动线圈两端施加额定电压,触点回路中施加额定阻性负载时,每小时循环小于300次、占空比1∶4条件下,继电器的可靠动作次数。(6)过负荷能力。继电器驱动线圈两端施加额定电压,触点回路中施加1.5倍额定负载时,动作频率(10±1)次/分条件下,继电器可靠动作次数 。

符号表示方法

继电器线圈在电路中用一个长方框符号表示,如果继电器有两个线圈,就画两个并列的长方框。同时在长方框内或长方框旁标上继电器的文字符号“J”。继电器的触点有两种表示方法:一种是把它们直接画在长方框一侧,这种表示法较为直观。另一种是按照电路连接的需要,把各个触点分别画到各自的控制电路中,通常在同一继电器的触点与线圈旁分别标注上相同的文字符号,并将触点组编上号码,以示区别。

继电器的触点有3种基本形式:

(1)动合型(常开,H型)线圈不通电时两触点是断开的,通电后两个触点闭合。以“合”字的拼音字头“H”表示。

(2)动断型(常闭,D型)线圈不通电时两触点是闭合的,通电后两个触点断开。用“断”字的拼音字头“D”表示。

(3)转换型(Z型)是触点组型。这种触点组共有3个触点,即中间是动触点,上下各一个静触点。线圈不通电时,动触点和其中一个静触点断开,和另一个闭合;线圈通电后,动触点就移动,使原来断开的呈闭合状态,原来闭合的呈断开状态,达到转换的目的。这样的触点组称为转换触点。用“转”字的拼音字头“Z”表示。
